GALERIE
Musik & Medien

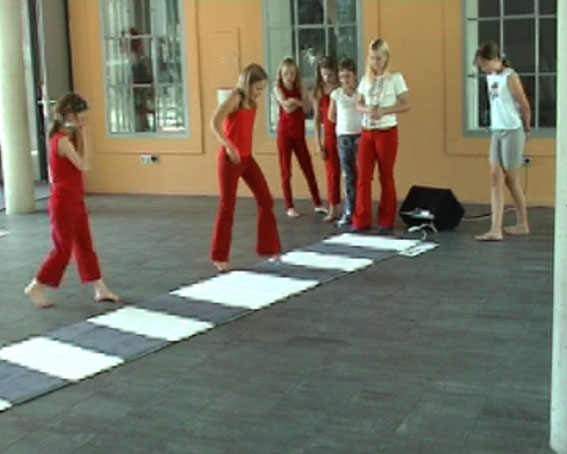

Gehklavier

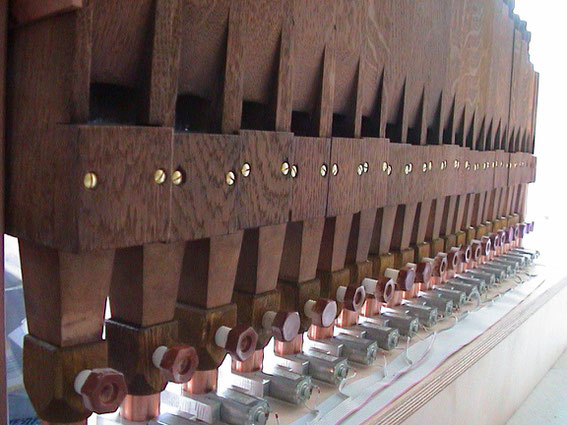

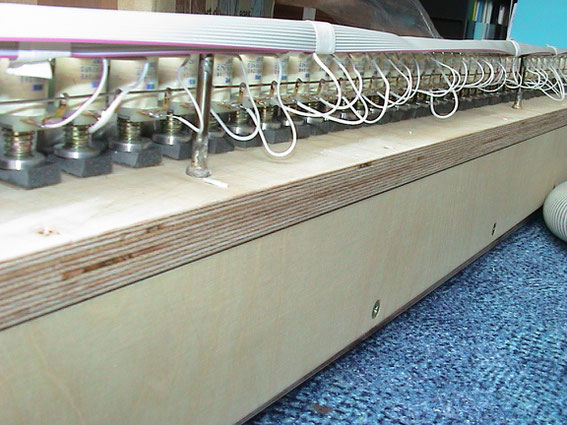

AlgOrgel

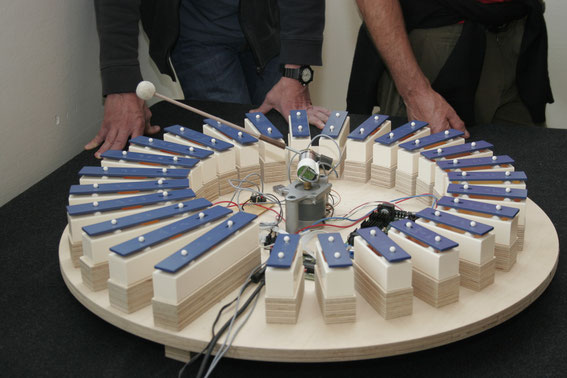

XylAlgo

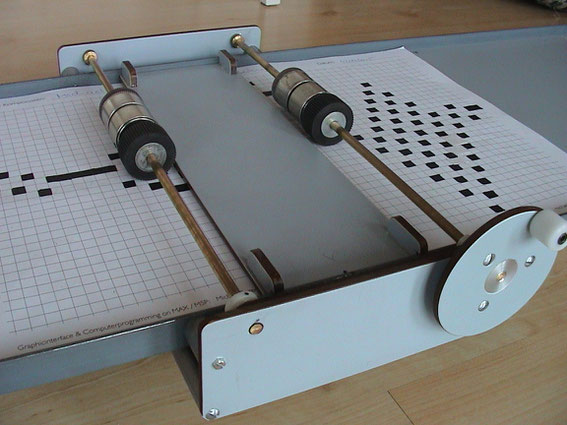

GraphicInterface

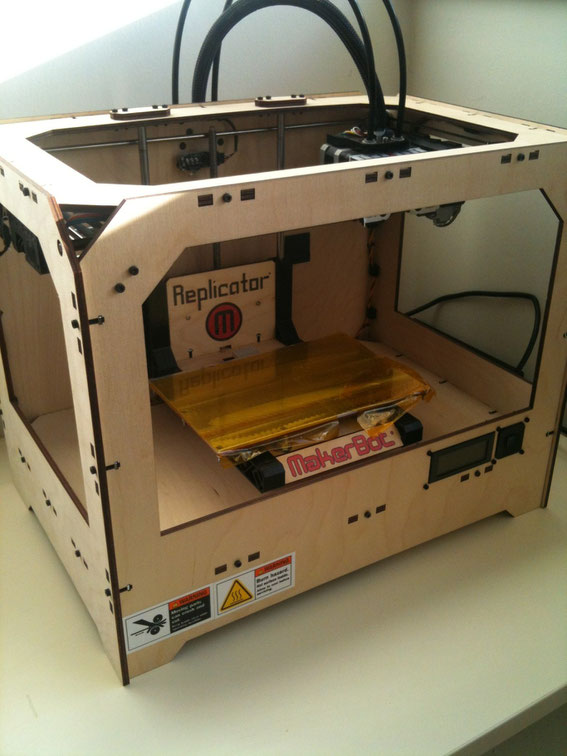

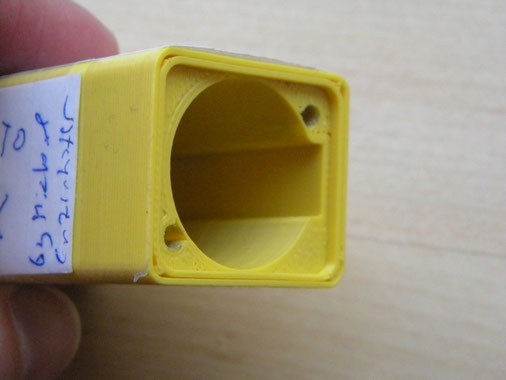

3D-Drucker
zum erstellen von Maschinenbauelementen zum Instrumentenbau
Prototyenbau

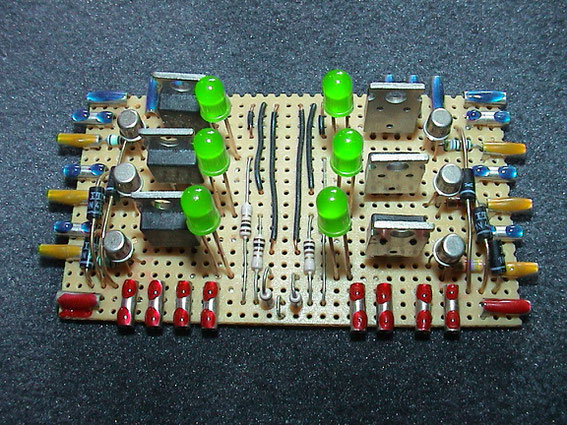

Diverse elektronische Prototypen zur Sensorik und Aktuatorik
Schon einige Jahre bevor Arduino maßgeschneiderte Shields auf den Markt kamen

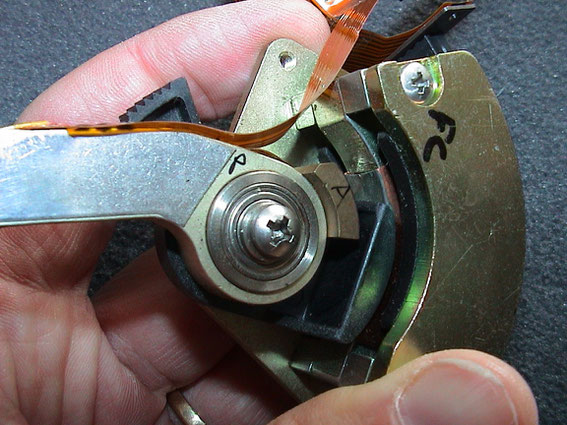

Teils hochwertige Bauelemente oft aus Schrott. (Hier ein Drehantrieb aus einer alte Festplatte)

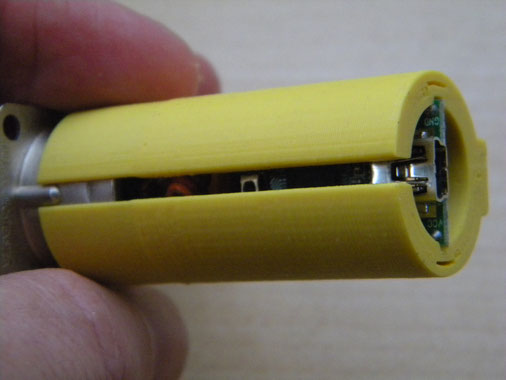

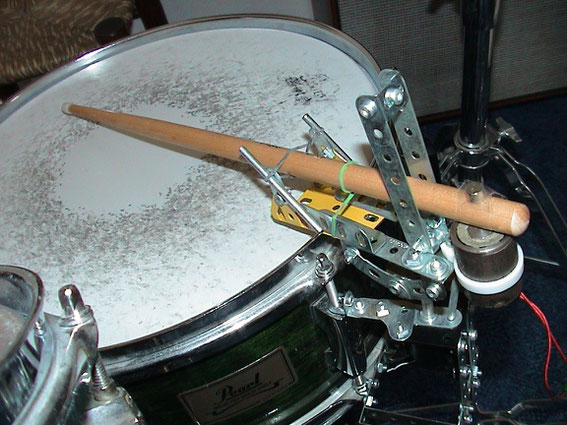

Prototyp eines computergesteuerten Trommelschlägels.

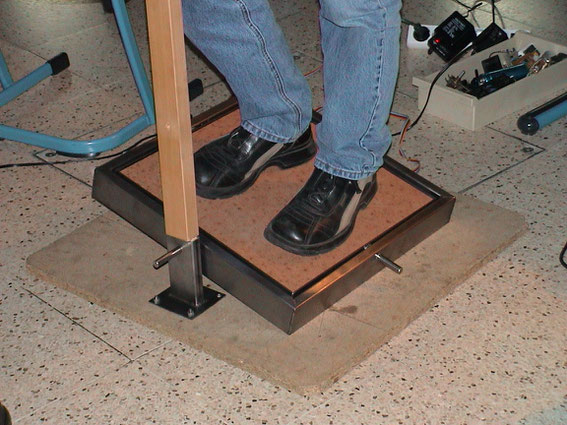

Fußgesteuerter Beamer von Josef Baier.

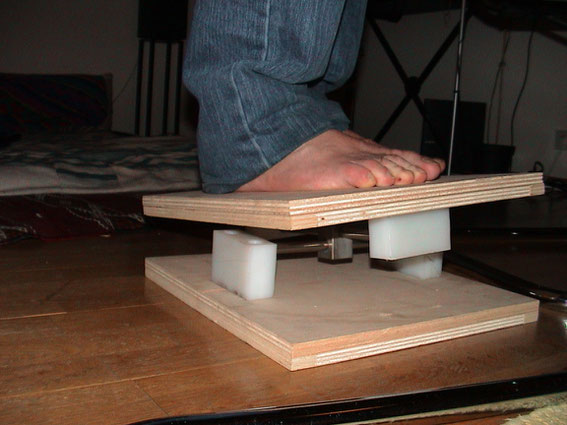

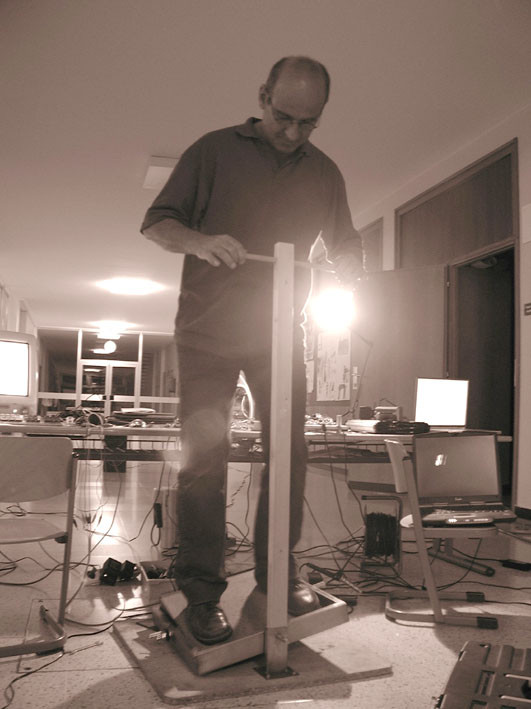

JoyWipp von Josef Baier

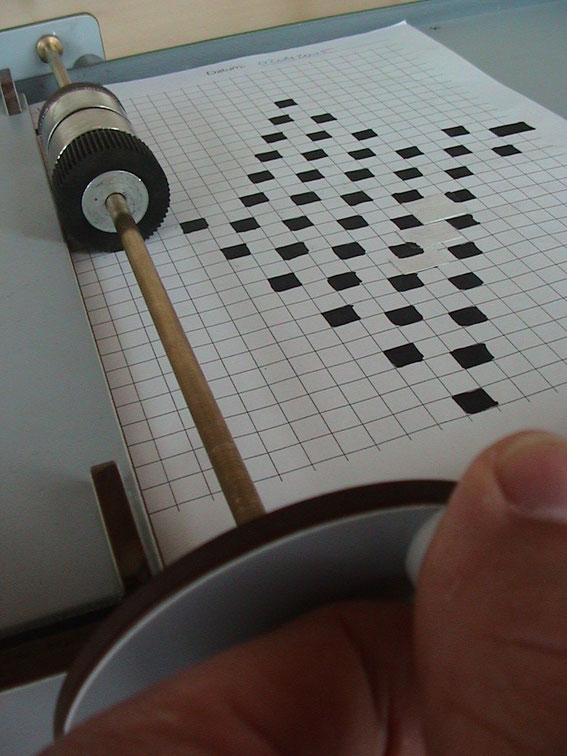

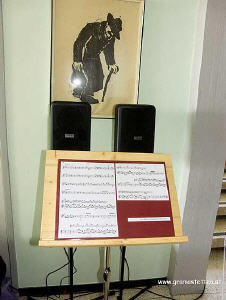

Vom Blatt Spielen von Thomas Ecker
Fabelhaft von Irma Kapeller
Computerklang und Steuerung:
Michael Enzenhofer
Josef Enzenhofer
Marc
Musikalische Kaffeemühle von Thomas Ecker

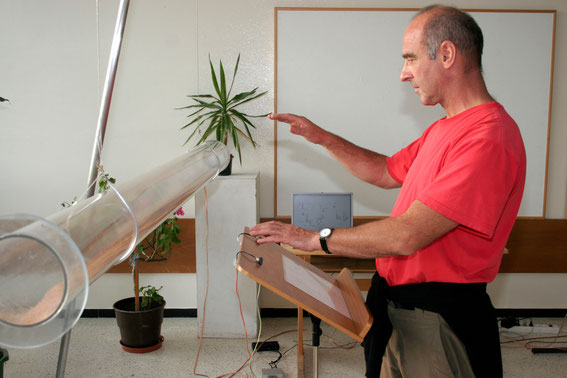

KlangRohr von Josef Baier

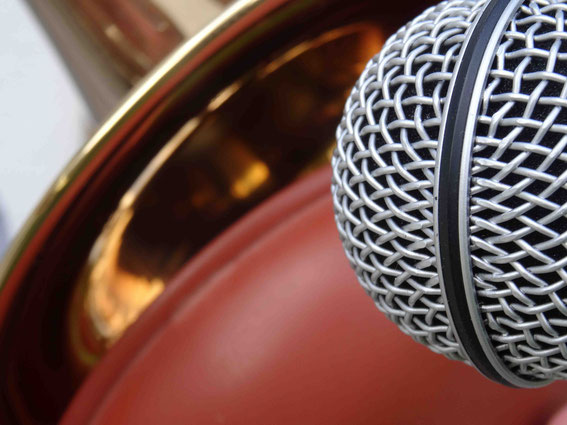

Kyma&Posaune
MetaSynth als AusstellungsObjekt
MultimediaSessel von Adriana Torres

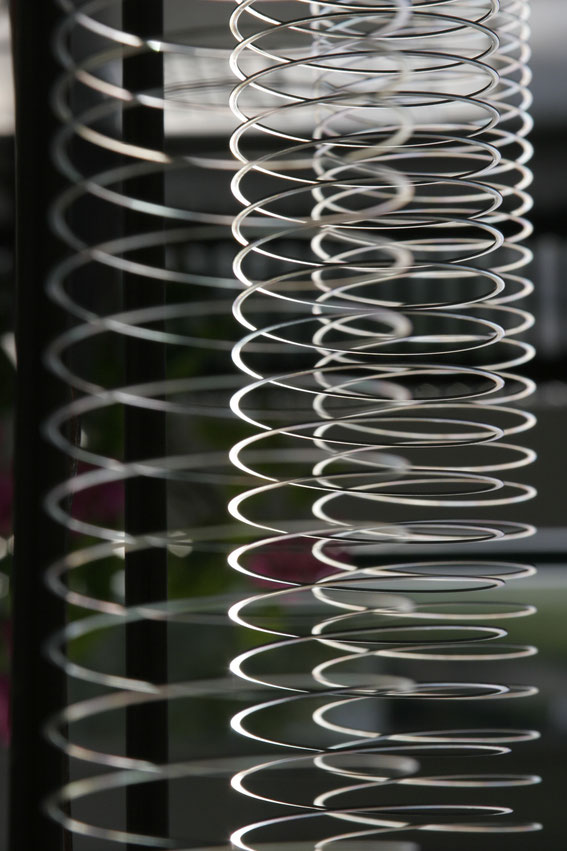

SpiralDance von Josef Baier
SharkAttack von Mike Kreutzer
KlangMemory von Thomas Ecker
DMX-Controller
Der DMX-Controller eignet sich hervorragend für Lichtsteuerung von MAX aus.
Er bewährte sich schon bei einigen Sound&Vision-Konzerte an der Anton Bruckner Privatuniversität bei Prof. Andreas Weixler
Folgende Teensy-Programmierung mit Arduino-IDE hat sich bewährt:
/*
......................................................
DMX_PAR_LED Vers.13
......................................................
DMX steuern mit MAX
michael.enzenhofer@eduhi.at
*/
//#include <usb_serial.h> // für Teensy2
#include <DmxSimple.h> //DmxSimple muss in den Plugin-Ordner von Arduino installiert werden!!
int channel; // Welcher Kanal
int value; // Wert des Kanals
void setup() {
Serial.begin(57600); // Baudrate mit MAX übereinstimmen!!
Serial.print("Hallo hier ist ein Teensy angeschlossen"); // seriell Meldung nach Max
// pinMode(PIN_B3, OUTPUT);
DmxSimple.usePin(23); //
// hier aufpassen, dass es stimmt!!!
//muss mit dem Dig-Eingang beim Teensy übereinstimmen!
DmxSimple.maxChannel(512); // der PAR-LED-Scheinwerfer arbeitet mit 3-4 Kanälen
// Am 18. 12 . 2014 von 16 auf 512 Kanäle geändert
establishContact(); // send a byte to establish contact until receiver responds
// Channel 1 value
// 0 - 63 RGB control, CH2 = red, CH3 = green, Ch4 = blue
// 64 - 127 7 color fade, CH5 = speed control
// 128 - 191 3 color change, CH5 = speed control
// Channel 2 value
// 0 - 255 Red color 0 - 100 %
// Channel 3 value
// 0 - 255 Green color 0 - 100 %
// Channel 4 value
// 0 - 255 Blue color 0 - 100 %
// Channel 5 value
// 0 -10 bo function - no speed
// 11 - 100 value 11 to 100, fast speed to low speed
// 101 - 150 no function - no speed
// 151 - 255 speed control by unit, by music or VAR
}
void loop() {
if (Serial.available() > 1) { // Sobald 2 Byte anliegen
// 1.Byte = Welcher Kanal (1-5)
// 2. Byte = Welcher Wert des jeweiligen Kanals
// weitere Bytes zur komplizierteren Programmierung möglich, dabei muss (Serial.available() > 2.... eingestellt werden
channel = Serial.read(); // ... ist deas erste Byte für den Channel
value = Serial.read(); //.... und das zweite Byte für den Wert
DmxSimple.write(channel, value); // Kanal 2 für ROT, 3 für GRUEN, 4 für BLAU
/* Small delay to slow down the ramping */
// delay(20); // andere Werte probieren
// oder herausnehmen?
}
}
void establishContact() {
while (Serial.available() <= 0) {
Serial.print('A', BYTE); // send a capital A
delay(300);
}
}
